三相變頻動力型EPS電源 2.2-160kW
容量：2.2kW-160kW / 相數：三相 / 類型：變頻動力型
關鍵詞：
咨詢熱線：
- 產品描述
- 技術參數
- 應用范圍
- 產品資料
-
- 品牌: Prostar寶星
- 商品名稱: 三相變頻動力型EPS電源 2.2-160kW
容量：2.2kW-160kW / 相數：三相 / 類型：變頻動力型
寶星FEPS/B-BX系列2.2kW-160kW三相變頻動力型EPS應急電源，是僅為一路電源的消防設施或一級負荷中的電動機提供可變頻的三相應急電源，解決電動機啟動過程對電網的瞬間沖擊或應急供電時對供電設備的沖擊。采用DSP數字處理芯片控制，具有高速數據處理能力，完善的保護功能，可靠性強，維護簡單方便。該系列EPS為一級負荷和特別重要負荷用電設備及消防設施、消防應急照明等提供第二或第三電源。
產品用途
僅為只有一路電源的消防設施或一級負荷中的電動機提供一種可變頻的三相應急電源系統，以解決電動機的應急供電及其啟動過程中對供電設備的沖擊。如∶水泵、風機的電動機或其它設備的電動機。
安裝形式落地式（標準配電柜）
FEPS/B三相系列產品原理圖

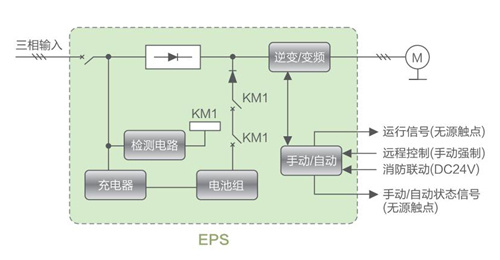

方案1：單逆變單臺負載原理圖
說明：當三相輸入電正常時經整流逆變器提供直流電，同時充電器對電池組充電如果三相輸入電停電或者低于325VAC時，KM1吸合，由電池組給逆變器損供直流電。當需要電機負載工作時，給予啟動信號（如運行信號、遠程控制，消防聯動信號），逆變器立即輸出。從0Hz-50Hz變頻電能給電動機進行頻啟動，當其頻率到達50Hz后保持正常運行。手動/自動選擇轉換開關在自動位置可進行遠程控制和消防聯動（DC24V）操作，在手動位置可進行本機操作，此時遠程控制和消防聯動不能進行操作運行信號和手動/自動位置，消防中心可監控。

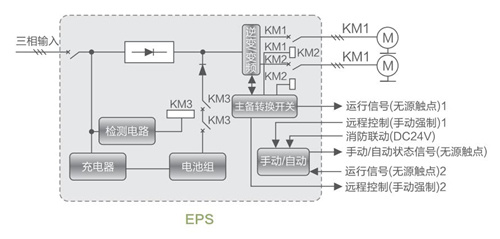

方案2：單逆變單臺負載一主一備原理圖及接線圖
說明：單逆變單臺負載一主一備原理圖及接線圖同單逆變單臺負載原理圖及接線圖基本一致，只是多了一個主備轉換控制，通過KM1或KM2直流接觸器自動實現一主一備。
注∶選用FEPS/B三相系列EPS時，一主一備控制箱在本EPS內，不需要外接控制箱。
方案3：雙逆變單臺負載一主一備原理圖及接線圖
說明：當消防設施要求一主一備時，也可采用雙逆變器形式，EPS在單逆變單臺負載原理圖的基礎上增設一個逆變器和一個主備轉換開關，亦可實現雙保險的一主一備功能，其它原理說明同單逆變單臺負載一主一備用原理圖及接線圖一致。
注∶選用FEPS/B三相系列EPS時，一主一備控制在本EPS內，不需要外接控制箱。
方案4：單逆變單負載接線應用圖
說明：
① 負載可為風機，水泵等消防設施或一級負荷；
② 負載的容量與EPS的容量為1:1，不需要有余量，且不需增加降壓啟動，因本EPS中已有變頻啟動功能；
③ 負載的啟動與運行亦受與EPS相連的啟動信號控制；
④ EPS的輸出必須直接與負載的電機相連，負載原控制柜應去掉不用，原控制柜的功能在EPS中已有；
⑤ 負載通常應為單臺電機，但需要時也可多臺，當多臺時必須同時啟動或同時停止運行。
產品接線方案圖
（虛線內均在EPS內配置，EPS設備中分別設置PE接線排或端）
方案1：單逆變一主一備接線應用圖
接線方式：持續型、消防聯動型
說明：
① 負載可為風機、水泵等
② 負載的單機容量為1:1，不需要有余量，且不需要增加啟動措施，因本EPS中已有變頻啟動；
③ 負載的啟動與運行靠EPS相連的啟動信號控制；
④ 負載的1號機與2號機自動切換；
⑤ EPS的輸出必須直接與負載的電機相連，負載原控制柜應去掉不用，原控制柜的功能在EPS 中已有；
⑥ 當負載需要二主一備時建議采用雙逆變型式。

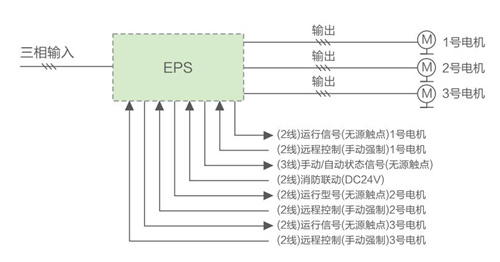

方案2：雙逆變二主一備接線應用圖
接線方式：持續型、消防聯動型
說明：
① 負載可為風機、水泵等；
② 負載的單機容量為1:1，不需要有余量，且不需增加啟動措施，因本EPS中已有變頻啟動功能；
③ 負載的啟動與運行靠EPS相連的啟動信號控制；
④ 負載的1號機2號機3號機實現自動切換；
⑤ EPS的輸出必須直接與負載的電機相連，負載原控制柜應去掉不用，原控制柜的功能在EPS中已有；
⑥ 對于一主一備的水泵使用場合也可采用雙逆變器的方式實現，但比單逆變器造價要高約50%。
方案3：混合接線應用圖（1）
接線方式：持續型、消防聯動型
說明：對高層建筑中的消防水泵，因其功率較大，選用FEPS/B三相系列EPS產品，而對其它小功率設施選用FEPS三相系列EPS產品，以降低造價，節省水泵控制和降壓啟動措施。
方案4：混合接線應用圖（2）
接線方式：持續型、消防聯動型
說明：對高層建筑中的消防水泵，噴淋泵，因其功率大，選用FEPS/B三相系列EPS產品，而對其它小功率設施選用FEPS三相系列EPS產品，以降低造價，節省水泵控制和降壓啟動措施。
EPS智能遠程監控管理
● 可集中監控用戶網絡中所有的智能EPS電源，并將EPS相關信息（正常/應急工作狀態、輸出電壓、充電故障、輸出故障、控制器故障等參數）保存至管理數據庫中，可實現無人值守。
● 實時后臺（以Service-系統服務方式運行）偵聽智能EPS電源故障告警，并以醒目圖象、聲音、手機短信、E-mail、語音電話，APP推送等方式向有關人員發送告警信息并保存在事件記錄數據庫以備管理人員查詢。
● 可監控每一臺EPS電源的工作狀況，實時動態信息，詳細有關資料和歷史事件記錄，并方便直接的對其進行遠程控制。使用APP監控還可實現，長達30天的數據記錄，故障事件記錄，可導出報表。
● 通訊接口RS-232、RS485、RJ45。
● 支持的網絡協議∶ASCII，MODBUS，SNMP，TCP/IP，UDP，HTTP，可向樓宇設備自動監控系統無償提供通訊協議。
● 軟件環境中文界面，支持Windows95、Windows98、WindowsME、WindowsNT、Windows2000、WindowsXP。
EPS與自帶蓄電池應急照明燈具相比的優勢
EPS與傳統備用發電機組相比的優勢
FFEPS/B三相系列帶負載時，EPS容量的計算方法
● EPS容量=所帶電動機功率容量
EPS訂貨須知
1、輸入路數（雙路或單路）
2、輸入相數（單相或三相）
3、負載總容量（一臺EPS的負載總容量）
4、負載種類（每種照明或動力負載規格、大小、數量）
5、應急備用時間（EPS應急供電時間）
6、輸出支路數（要求輸出多少回路）
7、是否要求有消防聯動及支路數
8、進出線位置與方式及進出線孔尺寸
9、顏色
10、其他要求
技術服務及培訓
售前技術咨詢服務
徹底了解客戶需求，提供產品選配建議，確定產品容量及全面解決方案。現場安裝及調試服務
可根據用戶要求，對現場進行檢測評估，確定場地安裝方案，進行電源設備的安裝、調試服務。產品保修及維護
① 用戶自購買產品之日起、享受規定的保修服務，可以終身維護。
② 實行全國聯保，當用戶從異地購入EPS產品出現故障時，公司將立即聯系用戶所在地經銷商進行服務，為用戶提供最大的方便。
③ 用戶報修，本市將在4小時內、外地24小時內到達現場，保證以最快速度解決問題。技術培訓
① 提供網上技術支持和用戶技術培訓。
② 公司對出售產品進行質量跟蹤和使用信息反饋。
關鍵詞:- EPS電源
- EPS消防應急電源
- 三相EPS電源
- 三相EPS
- 三相變頻動力型EPS
- 變頻動力型EPS
- 動力型EPS
- 動力型EPS電源
-
產品技術參數

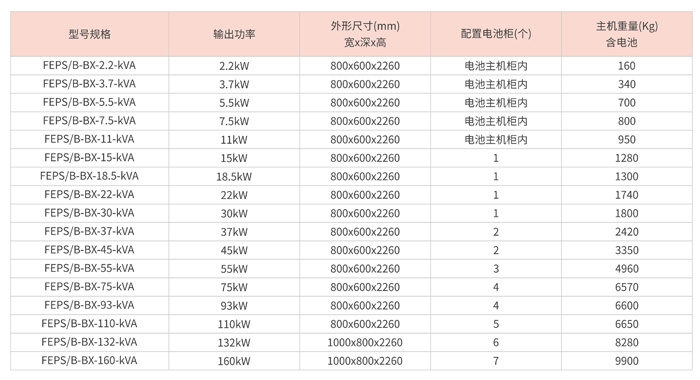

配置及尺寸重量
備注：產品規格如有變更，恕不另行通知。
-
-
