單相消防照明型EPS電源 0.5-15kW
容量：0.5kW-15kW / 相數：單相 / 類型：消防照明型
關鍵詞：
咨詢熱線：
- 產品描述
- 技術參數
- 應用范圍
- 產品資料
-
- 品牌: Prostar寶星
- 商品名稱: 單相消防照明型EPS電源 0.5-15kW
容量：0.5kW-15kW / 相數：單相 / 類型：消防照明型
寶星FEPS-BX系列0.5kW-15kW單相消防照明型EPS應急電源，是一種安裝在建筑物內的備用電源裝置，當建筑物發生火災、事故或其它緊急情況導致市電斷電時，消防照明型應急電源可以為消防標志燈、照明燈和特別重要負載提供第二或第三備用電源。
產品原理
當市電正常時，由市電經過互投裝置給負載供電同時充電器給備用電池進行智能充電。當市電斷電，或超過正常電壓的25%時，由控制器提供逆變信號，啟動逆變電源，同時互投裝置將立即投切至逆變電源輸出，繼續提供正弦波交流電，當市電電壓正常后，應急電源將恢復市電供電。
產品用途
適用于建筑物發生火情或其它情況下為應急照明等各種燈具（含金屬鹵素燈、鈉燈）提供集中供電的應急電源裝置。
產品特點
● 采用集中供電模式，無需特殊燈具
● 應急供電時，正弦波輸出，具有穩壓、穩頻、無噪音
● 可消防聯動控制，計算機監控
● LCD、LED顯示，一目了然
● 雙路電源自動切換，可靠性高
● 采用單片機控制，保證各動作點準確
產品優點
● 設計簡單，施工方便
● 綜合造價低、投資省
● 壽命長，主機壽命15年以上
● 免維護電池，可循環使用300-500次
● 自動切換，可無人值守
● 保持照明穩定，工作可靠，維護方便
安裝形式
落地式、掛式、嵌式三種
FEPS單相系列原理圖

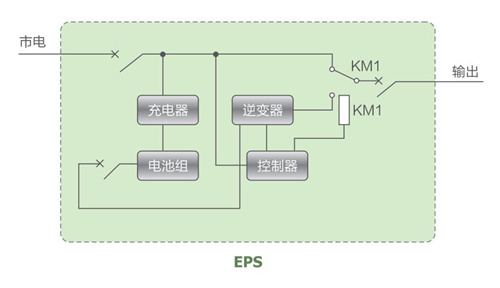

方案1：單電源單輸入原理圖
說明：當有市電時，市電通過KM1輸出，同時充電器對免維護蓄電池充電，當EPS檢測到市電停電或者市電電壓過低時，逆變器工作，使KM1切換至應急輸出狀態向負載提供電能。

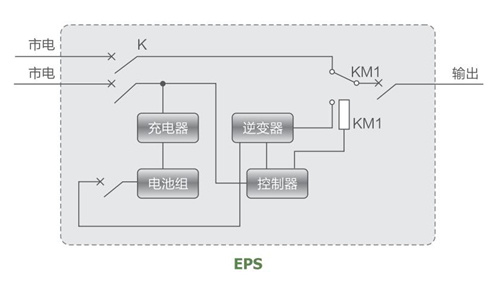

方案2：單電源雙輸入原理圖
說明：一路市電雙線輸入，負載平時由外部開關K控制，可開可關。但當EPS檢測到市電停電或市電電壓過低時，無論開關K在任何位置，均能實現應急供電。
方案3：雙電源原理圖（一）
說明：在正常情況下，市電通過KM2、KM1輸出，同時充電器對免維護蓄電池充電，當市電停電，備用電投入通過KM3、KM1輸出，只有當常用電和備用電同時停電時，通過控制器控制逆變器工作使KM1切換至應急輸出狀態，向負載提供電源，但當備用電投入的時間大于本EPS切換時間，本EPS先投入，等備用電來時，再切換退出，此種方式的互投裝置在本EPS中。
方案4：雙電源原理圖（二）
說明：采用此種接線方式可實現一級負荷末端互投，EPS充當第三路電源，此種方式互投裝置在本EPS之外。

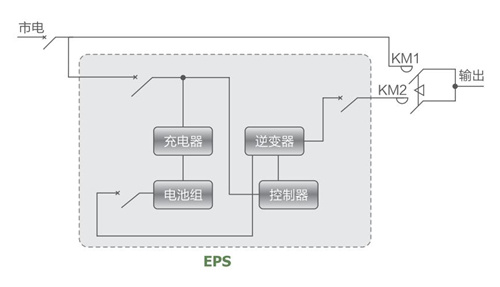

方案5：充當第二路電源雙回路原理圖
說明：EPS可按上圖接法對負載充當第二路電，并且末端互投，此種方式的逆變器在有市電時處于未開機狀態，當無市電時，立即開機有輸出，此種方式互投裝置在EPS之外。
FEPS單相系列接線方案圖（虛線內均在EPS內配置，EPS設備中分別設置N、PE接線排或端子）

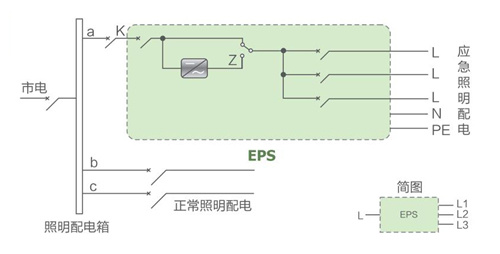

方案1：單相單輸入單相多回路輸出接線圖
接線方式：持續型
說明：
① 當有市電時，由市電給負載供電，停電時由EPS給負載供電；
② K為斷路器，不屬本公司提供；
③ Z為轉換開關。
方案2：單相雙輸入單相多回路輸出接線圖
說明：
① 通過斷路器K可控制照明燈具平時工作狀態；
② 當斷路器H無市電時Z轉換為應急電源供電，實現應急照明；
③ K、H為斷路器，不屬本公司提供；
④ Z為轉換開關。

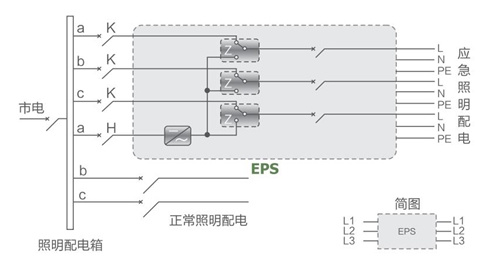

方案3：三相輸入三相輸出，應急時單相三路輸出接線圖
接線方式：持續型
說明：
① 斷路器K可控制多個回路正常照明工作狀態；
② 當斷路器H無市電時Z轉換為應急電源供電，實現應急照明；
③ K、H為斷路器，不屬本公司提供
④ Z為轉換開關。

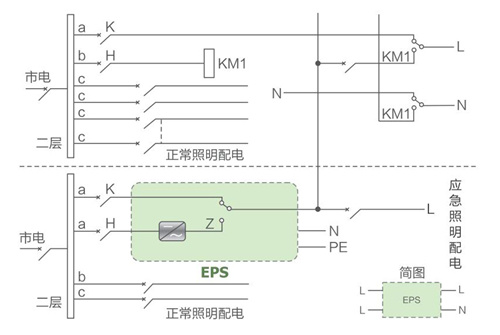

方案4：單相雙輸入單相雙輸出供多層接線圖
接線方式：持續型
說明：
① 斷路器K可控制每層回路照明燈平時工作狀態；
② 當斷路器H無電時Z轉換為應急電源供電，實現應急照明；
③ K、H為斷路器，不屬本公司提供；
④ Z為轉換開關，設在EPS產品內，L、N同時轉換；
⑤ KM1為轉換交流接觸器，設在本層照明配電箱內。
方案5：應急照明混合接線圖
接線方式：混合式包括持續型、非持續型和消防聯動輸出方式
說明：
① 斷路器K可控制持續型負載的工作狀態；
② 消防聯動DC24V信號取自消防控制主機。
方案6：雙電源接線圖
接線方式：持續型
說明：互投裝置在EPS內。
方案7：充當第二路電源雙回路接線圖
接線方式：持續型
說明：互投裝置不在EPS內。
EPS智能遠程監控管理
● 可集中監控用戶網絡中所有的智能EPS電源，并將EPS相關信息（正常/應急工作狀態、輸出電壓、充電故障、輸出故障、控制器故障等參數）保存至管理數據庫中，可實現無人值守。
● 實時后臺（以Service-系統服務方式運行）偵聽智能EPS電源故障告警，并以醒目圖象、聲音、手機短信、E-mail、語音電話，APP推送等方式向有關人員發送告警信息并保存在事件記錄數據庫以備管理人員查詢。
● 可監控每一臺EPS電源的工作狀況，實時動態信息，詳細有關資料和歷史事件記錄，并方便直接的對其進行遠程控制。使用APP監控還可實現，長達30天的數據記錄，故障事件記錄，可導出報表。
● 通訊接口RS-232、RS485、RJ45。
● 支持的網絡協議∶ASCII，MODBUS，SNMP，TCP/IP，UDP，HTTP，可向樓宇設備自動監控系統無償提供通訊協議。
● 軟件環境中文界面，支持Windows95、Windows98、WindowsME、WindowsNT、Windows2000、WindowsXP。
EPS與自帶蓄電池應急照明燈具相比的優勢
EPS與傳統備用發電機組相比的優勢
FEPS單相系列用于帶應急照明負載時
● 當負載為電子鎮流器日光燈，EPS容量∶電子鎮流器日光燈功率之和x1.1倍
● 當負載為電感鎮流器日光燈，EPS容量∶電感鎮流器日光燈功率之和x1.5倍
● 當負載為金屬鹵化物燈或金屬鈉燈，EPS容量∶金屬鹵化物燈或金屬鈉燈功率之和×1.6倍
EPS訂貨須知
1、輸入路數（雙路或單路）
2、輸入相數（單相或三相）
3、負載總容量（一臺EPS的負載總容量）
4、負載種類（每種照明或動力負載規格、大小、數量）
5、應急備用時間（EPS應急供電時間）
6、輸出支路數（要求輸出多少回路）
7、是否要求有消防聯動及支路數
8、進出線位置與方式及進出線孔尺寸
9、顏色
10、其他要求
技術服務及培訓
售前技術咨詢服務
徹底了解客戶需求，提供產品選配建議，確定產品容量及全面解決方案。現場安裝及調試服務
可根據用戶要求，對現場進行檢測評估，確定場地安裝方案，進行電源設備的安裝、調試服務。產品保修及維護
① 用戶自購買產品之日起、享受規定的保修服務，可以終身維護。
② 實行全國聯保，當用戶從異地購入EPS產品出現故障時，公司將立即聯系用戶所在地經銷商進行服務，為用戶提供最大的方便。
③ 用戶報修，本市將在4小時內、外地24小時內到達現場，保證以最快速度解決問題。技術培訓
① 提供網上技術支持和用戶技術培訓。
② 公司對出售產品進行質量跟蹤和使用信息反饋。
關鍵詞:- EPS電源
- EPS消防電源
- EPS應急電源
- EPS消防應急電源
- 單相消防照明型EPS
- 消防照明型EPS
-
產品技術參數
配置及尺寸重量
備注：產品規格如有變更，恕不另行通知。
-
-
