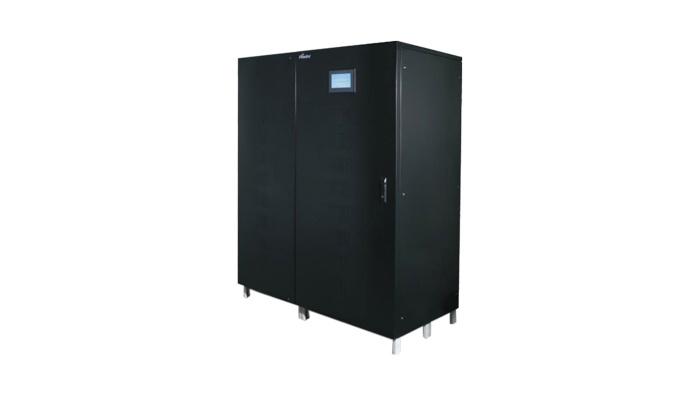

集中旁路CBS系統
寶星集中旁路CBS系統應用于中/大型數據中心，集中旁路的解決方案在技術性能、占地和某些花費方面更具可取性，尤其是對數量和類型較多的大型設施和系統布線有較大影響。數據中心和存儲市場將會有較大增長（按百分比和容量），對日益擴大的市場需求，提供靈活多變的解決方案，以適應市場的不同功率和性能是非常重要的。
關鍵詞：
咨詢熱線：
- 產品描述
- 技術參數
- 應用范圍
- 產品資料
-
- 品牌: Prostar寶星
- 商品名稱: 集中旁路CBS系統
寶星集中旁路CBS系統應用于中/大型數據中心，集中旁路的解決方案在技術性能、占地和某些花費方面更具可取性，尤其是對數量和類型較多的大型設施和系統布線有較大影響。數據中心和存儲市場將會有較大增長（按百分比和容量），對日益擴大的市場需求，提供靈活多變的解決方案，以適應市場的不同功率和性能是非常重要的。
性能特點
靈活性
UPS集中式旁路（CBS）有4個標準功率等級800、1200、2000和3000kVA。基于應用的需要，可定制其他容量的集中旁路產品，也有大于3000KVA的解決方案。集中式旁路可以和高頻塔式UPS集成，也可和模塊化UPS系列兼容，從而保證了完整的靈活性，滿足了所有功率和供電需求。UPS的電池總線一樣具有靈活性靈活性，可以共用或單獨配置蓄電池組運行。CBS800kVA為一個包括旁路輸入開關（SWBY）、系統輸出開關（SWOUT）和手動旁路（SWMB）的綜合機柜。1200kVA型號標配無任何開關，可按需要選擇容量相匹配的開關（SWBY、SWOUT、SWMB）。更大功率的型號的不提供開關;這種功率級別的隔離裝置體積龐大，建議在配電系統中定制以滿足集中旁路的要求。
高系統可靠性相對于分散旁路解決方案和相當數量的UPS模塊并機（大于4臺），CBS解決方案大大減少了組件的數量（SCR、開關、各個靜態旁路的控制元件、耦合電感），從而提高了系統的可靠性。
旁路供電“在線”模式數據中心的設計理念在往使系統旁路工作不僅用于緊急情況下，也作為"在線"模式的一種替代，從而提高系統效率這個方向推動。由于通過單一線路（集中旁路）的功率循環，可避免分布式旁路并機UPS模塊運行中必須保證電流分配的相關問題。UPS的額定功率越大，旁路線路阻杭極小，細小的差別導致大環流的風險也成指數增長，切入保護的風巨大，會影響供電連續性。
集中旁路的靜態電路是單一獨立的，并且電流只通過一條路徑，確保免除了單個UPS之間的交叉問題。靜態旁路是針對于逆變器出現故障時保證電力持續性的一個配套器件。如果多臺UPS并聯，單個逆變器模塊的失敗時，應該自動從并聯系統退出，確保其他UPS正常運行和系統的可靠性。正因如此，只有當逆變器有嚴重故障，或由于外部故障，例如系統下游短路時，才會自動切換到旁路。這些事件即快速又不可預知，而且由于線路上的電源會產生極高的短路電流。如果設備分散并機，則N個靜態旁路并聯工作，最小的差異（就算干分之一秒）也會在UPS之間產生不可控制的瞬態和電流而觸發保護裝置甚至損壞旁路晶閘管。寶星UPS采用精密的并機控制邏輯，確保各并機設備在所有工況下都同步運行。CBS集中旁路在任何情況都可免于發生模塊間的開關同步問題，只要靜態模塊是單一獨立的，即使在最極端的環境下也可免于此問題發生。另外，與相同額定功率分散并機配置不同的是集中旁路可以充裕保證過載能力和短路承受能力的增長。CBS靜態旁路通風系統設計為即使在一些風扇故障時也可保證正常工作。為了持續監控風扇的狀態，可提供-個控制電路以控制每一個通風風扇的工作。
關鍵詞:- 數據中心機房
- 集中旁路CBS系統
- 集中旁路系統
- CBS系統
- 集中旁路
-
寶星智多星模塊化數據中心解決方案
備注：產品規格如有變更，恕不另行通知。
-
